彩鋼瓦翻新施工時(shí)漆膜在成膜的時(shí)候會(huì)伴隨著一些助劑和水性的揮發(fā)，這個(gè)階段漆膜呈打開狀態(tài)，通過氣孔散發(fā)助劑和水份，如果漆膜間隔時(shí)間太短水份或者助劑沒有及時(shí)揮發(fā)走掉，短時(shí)間面上再覆蓋一層漆。這樣會(huì)導(dǎo)致漆膜出現(xiàn)氣泡而且無法修復(fù)，最終會(huì)導(dǎo)致水性彩鋼瓦翻新專用漆漆膜起皮脫落。

　　水性彩鋼瓦翻新專用漆溫膜干燥多久漆膜成膜性比較好呢?哪些因素會(huì)導(dǎo)致漆膜干燥速度變慢從而影響性能？

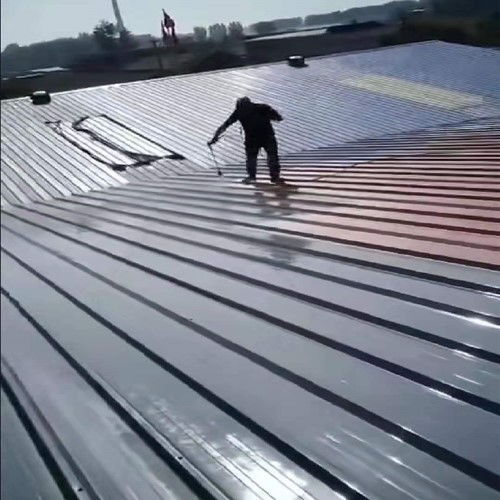

　　彩鋼瓦屬于表面溫度較高的一個(gè)被涂物，一般打磨清理以后我們就要噴漆，標(biāo)準(zhǔn)工藝都是底漆面漆各一道，有的客戶延長(zhǎng)使用壽命還加一道也就是三道漆膜。以夏天為例:一般我們生產(chǎn)廠家會(huì)建議客戶第一遍漆膜間隔4個(gè)小時(shí)以上，第二道間隔6個(gè)小時(shí)或則第二天再噴涂第三道，但是客戶現(xiàn)場(chǎng)覺得氣溫這么高彩鋼瓦屋面都燙腳，噴完就干燥，但是可能客戶會(huì)存在一些誤區(qū)，漆膜里面我們?cè)谏a(chǎn)時(shí)需要添加一些成膜物質(zhì)，這些都是幫助附著漆膜成膜性的，有的加了慢干有的快干，這些成膜物質(zhì)沸點(diǎn)都在200℃才能完全揮發(fā)掉，可想而知自干的漆膜揮發(fā)非常慢的。所以夏季這點(diǎn)溫度不足以讓他改變什么，很好還是按照我們建議干燥4個(gè)小時(shí)再去做第二天遍漆。還有一些陰天氣溫太低濕度等情況下，建議能不施工就不施工，漆膜干燥時(shí)間會(huì)更慢而且濕度太大施工也對(duì)漆膜成膜性有影響。

　　所以如里你的彩鋼瓦翻新屋面的基材是常規(guī)鐵質(zhì)板材，屋面又進(jìn)行過打磨清理的，還有出現(xiàn)局部脫落起皮問題的不妨你先試試?yán)L(zhǎng)噴漆間隔時(shí)間，選擇合話的溫度進(jìn)行施工，呈現(xiàn)效里也會(huì)有所不同的，這些問題可能就解決了。如果大部分都起皮了可能就是材料和板材的問題了，比如鍍鋅板雪花鐵附著力要求比較高，漆的附著力達(dá)不到，這種我們都是需要單獨(dú)調(diào)制配方，森志水性彩鋼瓦翻新專用漆系列多達(dá)十幾種，鍍鋅板系列屋面用我們專用的彩鋼瓦漆就可以解決問題。我們專注彩鋼瓦翻新防腐十多年，各種瓦型、材質(zhì)的金屬屋面施工項(xiàng)目眾多，施工經(jīng)驗(yàn)豐富，對(duì)施工時(shí)遇到的各種問題都能夠輕松解決，如您有需求歡迎來咨詢我們。
